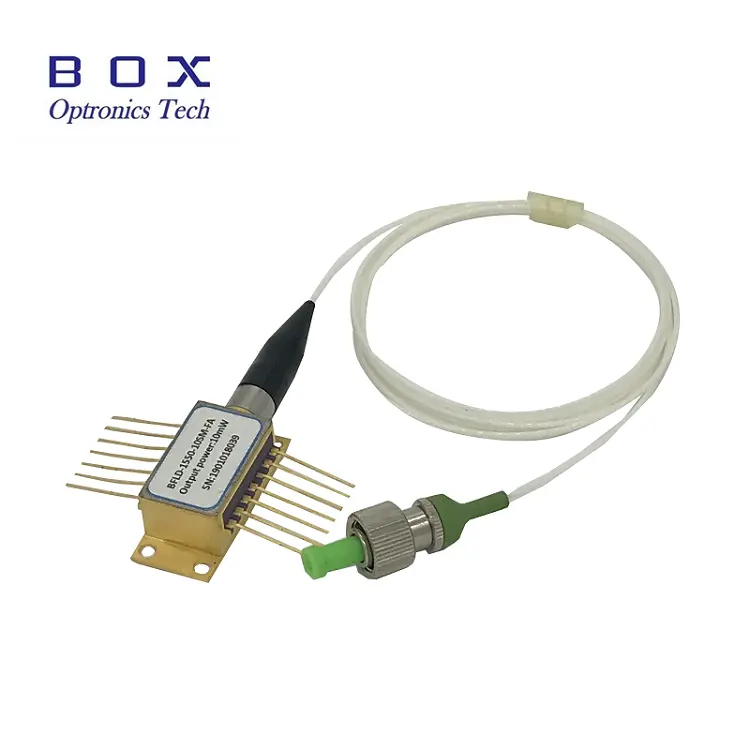

Az 1532,68 nm-es, 10 mW-os DFB lézerdióda a C2H2 acetilén érzékelő modulhoz egy költséghatékony, rendkívül koherens lézerdióda. A DFB lézerdióda chip egy ipari szabványnak megfelelő, hermetikusan lezárt 14 PIN-es pillangócsomagba van csomagolva, TEC-vel, leválasztóval és beépített PD-vel.
Az 1532,68 nm-es, 10 mW-os DFB lézerdióda a C2h2 acetilénérzékelő modulhoz egy költséghatékony, rendkívül koherens lézerdióda. A DFB lézerdióda chip egy ipari szabványnak megfelelő, hermetikusan lezárt 14 PIN-es pillangócsomagba van csomagolva, TEC-vel, leválasztóval és beépített PD-vel.
Nagy teljesítményű, többkvantumkutatós (MQW) elosztott visszacsatolású (DFB) lézer;
Ipari szabvány 14 PIN-es pillangócsomag;
Beépített TEC és optikai leválasztó.
Száloptikai érzékelők;
Acetilén érzékelés;
Lézeres források.
| Paraméter | Szimbólum | Állapot | Min. | Typ. | Max. | Egység |
| Középső hullámhossz | λc | TL=15～35℃ CW | 1531.68 | 1532.68 | 1533.68 | nm |
| Optikai kimeneti teljesítmény | PO | - | 10 | - | - | mW |
| Küszöbáram | ITH | - | - | - | 20 | mA |
| Üzemi áram | IOP | PO= 10 mW (CW) | - | - | 100 | mA |
| Spektrális vonalszélesség | LW | - | - | 10 | MHz | |
| Lézer előremenő feszültség | VF | CW kimeneti teljesítmény 10mW | - | - | 2.5 | V |
| Figyelje a sötét áramot | ID | - | - | - | 0.2 | uA |
| Oldalsó üzemmód elnyomási arány | SMSR | CW | 35 | 40 | - | V |
| Optikai leválasztás | - | 30 | - | - | dB | |
| A termisztor ellenállása | RTH | TL = 25 ℃ | 9.5 | 10 | 10.5 | KΩ |
| TEC áram | ITEC | TL = 25 ℃, TC = 70 ℃ | - | - | 1.5 | A |
| TEC feszültség | VTEC | TL = 25 ℃, TC = 70 ℃ | -2.5 | - | 3.5 | V |
| Hullámhossz hőmérsékleti együttható | Δλ/ΔT | TEC hőmérséklet 15 ℃ és 35 ℃ között | - | 0.09 | - | nm/℃ |
| Hullámhosszáram-együttható | Δλ/ΔΙ | - | - | 0.01 | - | nm/mA |

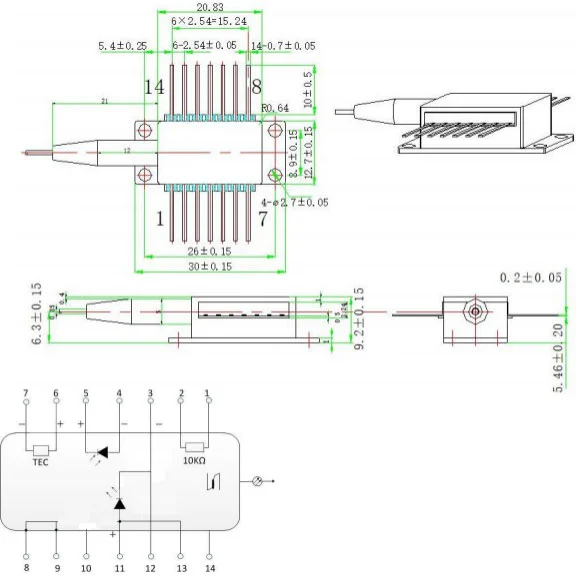

| PIN kód | Leírás | PIN kód | Leírás |
| 1 | Termisztor | 14 | NC |
| 2 | Termisztor | 13 | Lézer anód (+) |
| 3 | LD katód(-) | 12 | Lézerkatód (-) |
| 4 | PD anód (+) | 11 | Lézer anód (+) |
| 5 | PD katód (-) | 10 | NC |
| 6 | TEC(+) | 9 | Case Ground |
| 7 | TEC(–) | 8 | Case Ground |

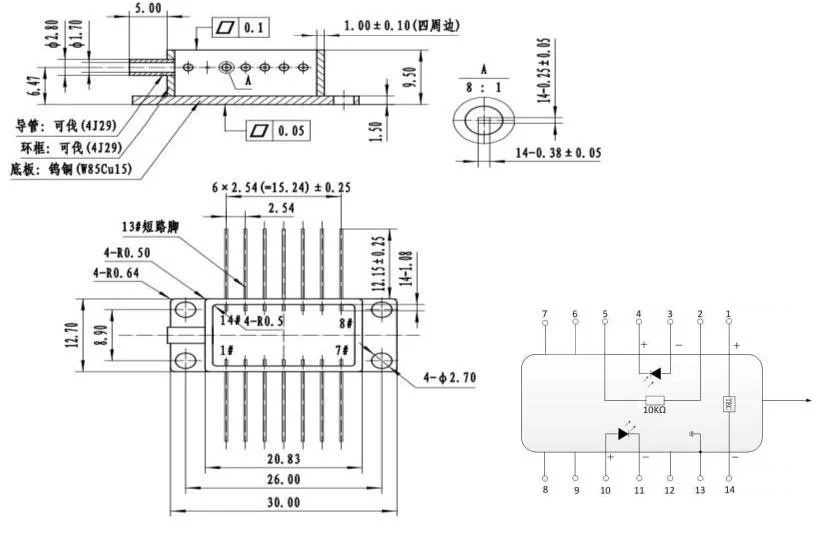

| PIN kód | Leírás | PIN kód | Leírás |
| 1 | TEC(+) | 14 | TEC(–) |
| 2 | Termisztor | 13 | Case Ground |
| 3 | PD monitor anód (-) | 12 | NC |
| 4 | PD monitor katód (+) | 11 | Lézerkatód (-) |
| 5 | Termisztor | 10 | Lézer anód (+) |
| 6 | NC | 9 | NC |
| 7 | NC | 8 | NC |
Minden terméket teszteltek a kiszállítás előtt;
Minden termékre 1-3 év garancia vonatkozik. (A minőségi garanciális időszak lejárta után megfelelő karbantartási szolgáltatási díjat kell felszámítani.)
Nagyra értékeljük vállalkozását, és azonnali 7 napos visszaküldési politikát kínálunk. (7 nappal az áru átvétele után);
Ha az üzletünkben vásárolt termékek nem tökéletes minőségűek, azaz nem működnek elektronikusan a gyártó specifikációi szerint, egyszerűen küldje vissza őket csere vagy visszatérítés céljából;
Ha a tételek hibásak, kérjük, értesítsen minket a kézbesítéstől számított 3 napon belül;
Bármely tételt eredeti állapotában kell visszaküldeni ahhoz, hogy visszatérítésre vagy cserére jogosult legyen;
A vevőt terheli minden felmerülő szállítási költség.
K: Rendelkezésre áll más hullámhossz?
V: C sáv vagy L sáv hullámhosszt tudunk biztosítani.
K: Képes-e többet tenni az erővel?
V: Egy 20 mW-os opcionális.
