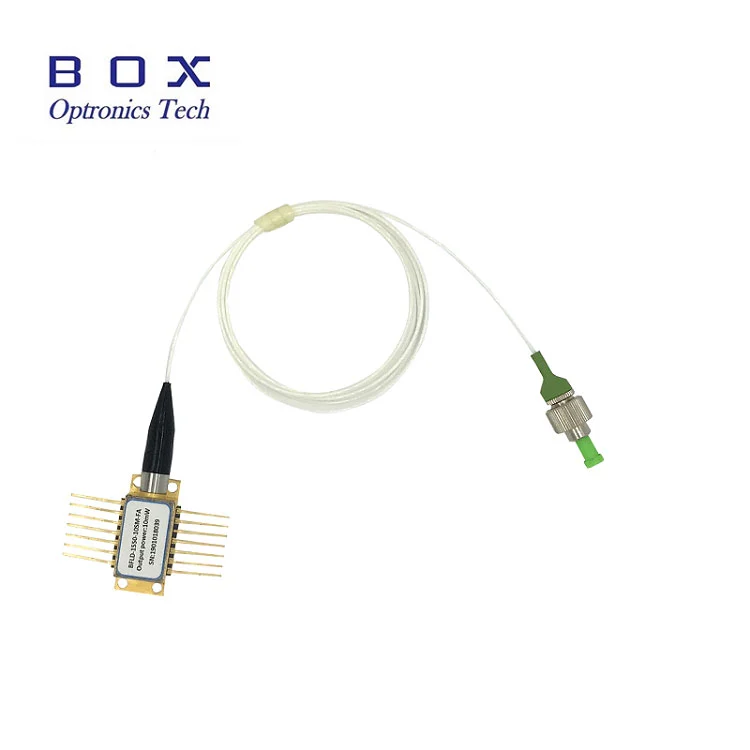

A 980nm -es szivattyú lézer síkszerkezetet használ az alvágó chipjével. A nagy teljesítményű chipet hermetikusan lezárták egy epoxi-mentes és fluxusmentes 14 tűs pillangócsomagban, és termisztorral, termoelektromos hűtővel és monitor diódával felszereltek. A 980nm -es szivattyú lézer az FBG stabilizációját használja a kibocsátási hullámhossz „reteszelésére”. Zajmentes keskeny sávos spektrumot biztosít, még hőmérsékleti, meghajtóáram és optikai visszacsatolások esetén is. Ez az optikai kommunikációs hálózatokban használt szálas erősítő fényforrása. Az optikai szálas erősítők fő típusai az EDFA és az FRA.
976Nm 700MW szivattyú lézerdióda rácsja a Hi1060 szálas pigtailben található, hogy stabilizálja a hullámhosszot. Ez a 14pin BTF lézerdióda Kink Free Outpow -nál kapható, akár 700 MW -ig. A maximális LD előremenő áram <1200 mA. Pigtail -doboza 900um laza csővel vagy csak csupasz rost áll rendelkezésre.
● Kinkmentes működési teljesítmény legfeljebb 700MW;

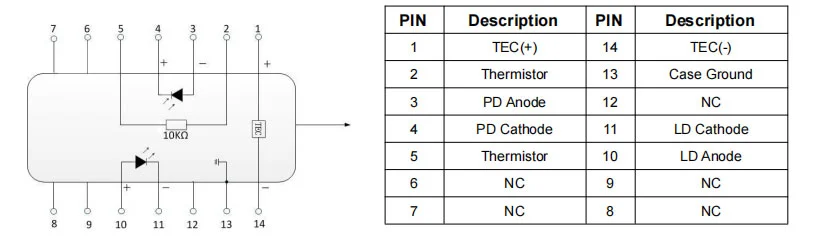

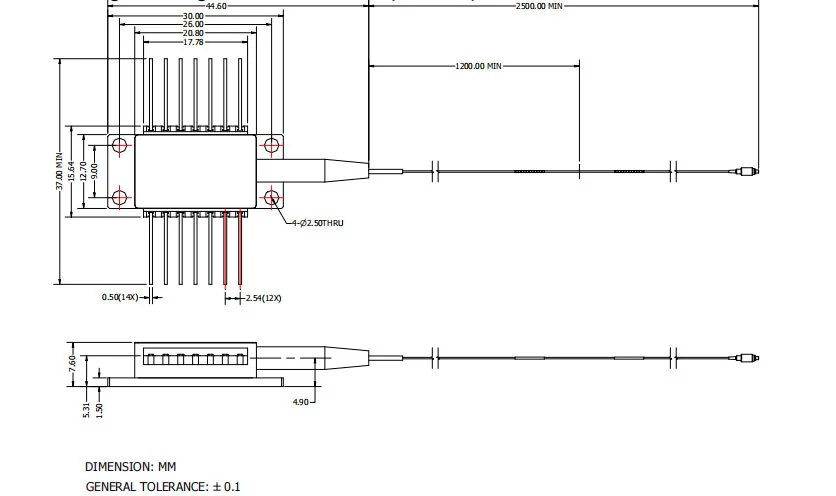

● Epoxi-mentes és fluxusmentes 14 tűs pillangócsomag SM rost;
● Rost Bragg rács stabilizálása;
● Rendelkezésre álló hullámhossz -kiválasztás;
● Integrált hőelektromos hűtő, termisztor és monitor dióda.
● sűrű hullámhosszú multiplexelés (DWDM) erbium -adalékolt szálas erősítők (EDFA);
● Csökkent szivattyú-számú EDFA architektúrák;
● Nagyon távolsági kábeltelevízió (CATV) csomagtartók és nagyon magas csomópontszám -eloszlás.
| Paraméter | Szimbólum | Min. | Typ. | Max. | Egység | Jegyzet |
| LD küszöbáram | Ith | - | 60 | 100 | majom | CW |
| Kimeneti teljesítmény | PF | - | - | 700 | MW | Ha (bol) <1000 mA |
| LD Forward áram | HA | - | 1100 | 1200 | majom | PF = névleges teljesítmény |
| Kink szabad erő | Pkink | 450 | - | - | MW | > = 1,2*névleges teljesítmény |
| Kink ingyenes áram | Ikk | > = 1,2*ha (bol) | majom | [1] | ||
| LD előremenő feszültség | Vf | - | - | 2.5 | V | PF = névleges teljesítmény |
| Középső hullámhossz | Lc | 973 | 974 | 975 | nm | Csúcs, pf = névleges teljesítmény |
| Lc | 975 | 976 | 977 | |||
| Csúcshullámhossz -fordulás | △ λp/△ tamb | - | - | 0.02 | nm/℃ | T: FBG Temp. |
| Spektrum szélessége | △ λ | - | - | 1 | nm | RMS@-13DB |
| Spektrumstabilitás | -0.5 | - | 0.5 | nm | PF = névleges teljesítmény, t = 60S | |
| Figyelje a reakcióképességet | OLTÁS | - | 8 | 20 | volt / mw volt | VPD = 5V, PF = névleges teljesítmény |
| Figyelje a reakcióképességi stabilitást | - | - | 20% | - | @Anl üzemi hőmérséklet | |
| Figyelje a sötét áramot | Személyazonosság | - | - | 50 | na | VPD = 5V |
| TEC áram | ITEC | - | - | 2 | A | TCASE = 75 ℃ |
| TEC feszültség | VTEC | - | - | 3.5 | V | TCASE = 75 ℃ |
| TEC modális energiafogyasztás | P | - | - | 5 | W | TCASE = 75 ℃ |
| Teljesítménystabilitás> 20MW 10-20MW 3,5-10MW |
- | - | - |
0.2 0.5 1 |
db | Csúcs-csúcsidő, t = 60S, DC-től 50 kHz-es mintavétel, TC = 25 ℃ |
| Követési hiba | A | -0.5 | - | 0.5 | db | TC = -5 ~ 75 ℃, hivatkozva [2] |
| Termisztor ellenállás | RTH | 9.5 | 10 | 10.5 | Kohm | TSTG = 25 ℃ |
| B termisztor állandó | Bth | - | 3900 | - | k | TSTG = 25 ℃ |
Az összes terméket kiszállítás előtt tesztelték;
Minden terméknek 1-3 éves garanciája van. (Miután a minőségi garancia-időszak megkezdte a megfelelő karbantartási szolgáltatási díjat.)
Nagyra értékeljük vállalkozását, és azonnali 7 napos visszatérési politikát kínálunk. (7 nappal az elemek fogadása után);
Ha a boltunkból vásárolt tételek nem tökéletesítettek, azaz nem dolgoznak elektronikusan a gyártók specifikációihoz, egyszerűen adják vissza nekünk cseréje vagy visszatérítés céljából;
Ha a tételek hibás, kérjük, értesítsen minket a kézbesítés utáni 3 napon belül;
Bármely tételt vissza kell adni eredeti állapotukban, hogy visszatérítést vagy cserét jogosultak;
A vevő felelős az összes felmerült szállítási költségért.
K: Milyen csatlakozótípust választhatok?
A: FC/ APC; SC/ APC; Csatlakozó nélkül ...
K: Rendelkezésre áll a laza cső?
V: A Box Optronics biztosíthatja a 900um laza csövet a pigtail rost védelme érdekében.
