Azokban a forgatókönyvekben, ahol a száloptikai szenzorhálózatok figyelik a hidak szerkezeti állapotát, és az orvosi OCT-berendezések rögzítik a mikron szintű retina elváltozásokat, a SLED szélessávú fényforrások ultraszéles spektrummal, alacsony koherenciájukkal és nagy stabilitásukkal a nagy pontosságú optikai rendszereket támogató alapvető összetevőkké váltak. A lézerdiódák és a fénykibocsátó diódák közötti speciális fényforrásként ezek az eszközök egyedi fénykibocsátó mechanizmusukkal és áramköri kialakításukkal pótolhatatlan optikai megoldásokat nyújtanak az ipari monitorozás, a biomedicina és a honvédelmi kutatások számára.
A SLED szélessávú fényforrás lényegében egy szuperlumineszcens fénykibocsátó dióda. Magszerkezete egy III-V összetett félvezetőkből (például GaAs és InP) készült PN átmenetből áll. Ha a PN átmenetre előre előfeszítő feszültséget kapcsolunk, az elektronok az N-régióból injektálódnak a P-régióba, és a lyukak a P-régióból injektálódnak az N-régióba. Fotonok szabadulnak fel, amikor a kisebbségi hordozók rekombinálódnak többségi hordozókkal. A közönséges LED-ek véletlenszerű spontán emissziójától eltérően a SLED-ek az optimalizált aktív régióstruktúrákon (például kvantumkutak és feszült rétegek) keresztül lehetővé teszik a fotonok részleges stimulált emisszióját a terjedés során. Ez szűkebb spektrális sávszélességet (általában 6-100 nm) és nagyobb kimeneti teljesítményt tesz lehetővé a hagyományos szélessávú fényforrásokhoz képest, miközben megőrzi az alacsony koherenciát.
Spektrális jellemzőik tovább optimalizálhatók többeszközös együttműködési technikákkal. Például egy négy SLED chipet használó séma hullámhossz-szelektív csatolás révén ≤3 dB-re javíthatja a spektrális síkságot, lefedve az 1528-1603 nm C+L sávot, megfelelve a sűrű hullámhossz-osztásos multiplexelési (DWDM) rendszerek tesztelési követelményeinek.
1. Spektrális teljesítmény: A SLED szélessávú fényforrások 3 dB sávszélessége általában 40 nm-100 nm, a középső hullámhosszok pedig lefedik az általánosan használt kommunikációs és érzékelési sávokat, mint például a 850 nm, 1310 nm és 1550 nm.
2. Spektrális sűrűség szabályozás: A spektrális lapítási technológiát alkalmazva spektrális sűrűsége -30dBm/nm és -20dBm/nm tartományban szabályozható, biztosítva a teljesítményegyensúlyt a több hullámhosszú rendszerekben.
3. Teljesítménystabilitás: ATC (Automatic Temperature Control) és APC (Automatic Power Control) zárt hurkú áramkörök alkalmazása esetén a rövid távú teljesítményingadozások ≤0,02 dB (15 perc), a hosszú távú ingadozások pedig ≤0,05 dB (8 óra). Például a Bocos Optoelectronics 1550 nm-es SLED fényforrása ≤±0,05 dB/8 óra kimeneti teljesítménystabilitást mutat -20 ℃ és 65 ℃ közötti üzemi hőmérsékleti tartományban.
4. Moduláris kialakítás: Asztali (260 × 285 × 115 mm) és moduláris (90 × 70 × 15 mm) csomagokat egyaránt kínál, támogatja az RS-232 interfészt és a gazdagép számítógépes szoftvert a teljesítmény távoli beállításához, spektrális megfigyeléséhez és hibadiagnosztikához.
1. Száloptikai érzékelőrendszerek
Az elosztott száloptikai érzékelésben a SLED-ek alacsony koherenciája kiküszöbölheti a Rayleigh-szórás okozta interferenciazajt, milliméteres szintre javítva a térbeli felbontást. Például az olajcsővezeték szivárgásfigyelésénél egy 1550 nm-es SLED fényforrás FBG érzékelővel kombinálva 0,1 ℃ hőmérsékletváltozást képes érzékelni 10 km-es tartományon belül.
2. Orvosi képalkotás (OCT)
Az optikai koherencia tomográfia (OCT) a fényforrás koherenciahosszán és teljesítménystabilitásán alapul. A SLED-ek koherenciahossza (<100 μm) sokkal kisebb, mint a hagyományos lézereké, így elkerülhető a műtermék-interferencia a képalkotásban. A Bocos Optoelectronics 850 nm-es SLED fényforrását szemészeti OCT berendezésekre alkalmazták, így a retina 10 μm-es réteges képalkotása érhető el.
3. Optikai kommunikáció tesztelése
A CWDM-eszközök tesztelésekor a SLED-ek széles spektrális jellemzői egyidejűleg lefedhetik a 800-1650 nm-es sávot. A nagy felbontású spektrométerrel kombinálva az olyan paraméterek, mint a csatornatávolság és a beillesztési veszteség pontosan mérhetők, több mint háromszorosára javítva a tesztelés hatékonyságát. 4. Védelmi kutatás: A nagy polarizációjú SLED fényforrások használhatók száloptikai giroszkópok interferométeres rendszereiben. Alacsony zajszintű jellemzőik (RIN < -140 dB/Hz) 0,01°/h-ra javíthatják a szögsebesség mérési pontosságot.
1. Pillangó csomag: 14 tűs pillangós csomag, amely beépített termoelektromos hűtőt (TEC) és optikai leválasztót tartalmaz.
2. Asztali csomag: Integrálja a tápellátást, a hőmérséklet-szabályozást és a kommunikációs interfészt, támogatja a gazdaszámítógép-szoftver vezérlését, alkalmas laboratóriumi kutatásokhoz és kalibrációs forgatókönyvekhez.Bocos' asztali 1550nm-es SLED (195(W)×220(M)×120(H)) fényforrás érintőképernyővel és gombvezérléssel rendelkezik, amely valós időben képes megjeleníteni a kimeneti teljesítményt, a hullámhosszt és egyéb paramétereket.

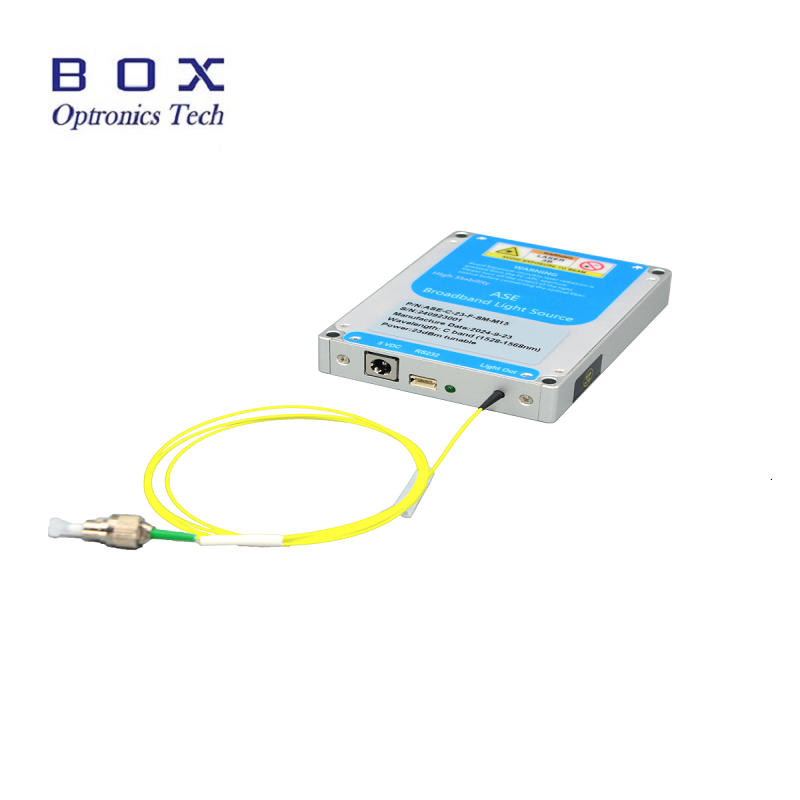

3. Moduláris csomag: Kompakt méret (125(W)×150(M)×20(H)), közvetlenül beágyazható ipari berendezésekbe vagy helyszíni tesztelő műszerekbe, csökkentve a rendszerintegrációs költségeket. A modul támogatja az AC 110 ~ 240V vagy DC 5V/4A tápellátást, és alkalmas -40 ℃ és 85 ℃ közötti tárolási környezetekre.
