A száloptikai elosztó, más néven optikai elosztó, egy passzív optikai eszköz, amelyet az FTTH (Fiber to the Home) rendszerekben használnak egyetlen optikai szál jelének két vagy több kimeneti optikai jelre történő felosztására egy előre meghatározott arány szerint. Például egy 1x4-es optikai elosztó meghatározott arányban osztja el az optikai jelet egy szálról négy szálra. Ellentétben a WDM rendszerek hullámhossz-osztásos multiplexerével (WDM), amely a különböző hullámhosszú optikai jeleket megfelelő hullámhosszúságú csatornákra választja szét, az optikai elosztó a teljes optikai jelet több csatornán osztja el átvitel céljából.

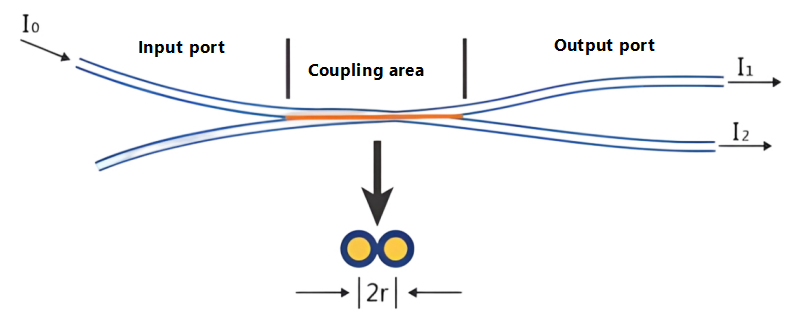

Optikai jelek egymódusú szálon történő továbbításakor a fény energiája nem koncentrálódik teljesen a szálmagban; kis mennyiségben terjed a burkolaton keresztül a mag közelében. Más szóval, ha két szál magja elég közel van egymáshoz, akkor az egyik szálban terjedő fény módusmezeje bejuthat a másikba, lehetővé téve az optikai jel újbóli felerősítését mindkét szálban. Új kiosztás.
Az optikai osztók működési elvük szerint két típusba sorolhatók: sík hullámvezető (PLC) optikai osztók és olvadó bikónikus kúpos (FBT) optikai osztók; port konfigurációjuk szerint osztályozhatók: X-típusú (2x2) csatolók, Y-típusú (1x2) csatolók, csillag (NxN, N>2) csatolók, fa (1xN, N>2) csatolók stb.; hasadási arányuk szerint nem egyenletes hasításra és egyenletes hasításra oszthatók; egy másik osztályozási módszer az egymódusú (1310 nm) és a többmódusú (850 nm) alapján történik.

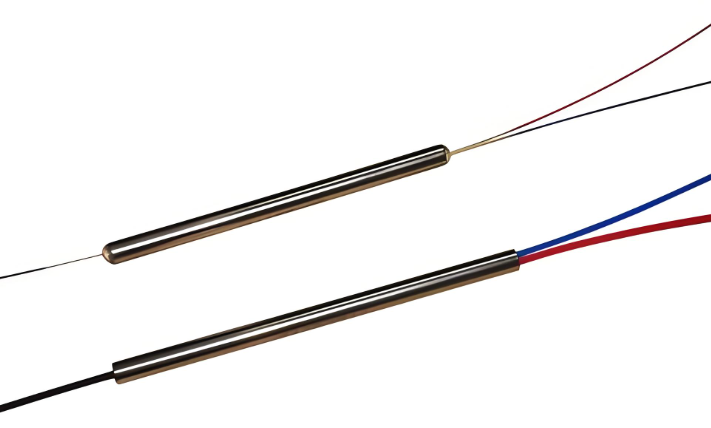

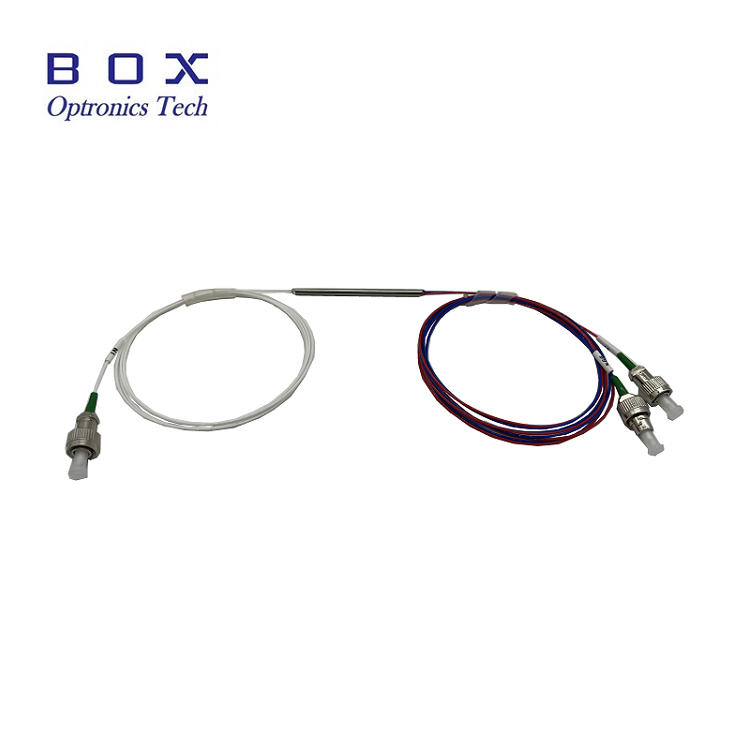

FBT optikai elosztó... Az áramkör gyártása hagyományos kúpos csatoló eljárással történik. Két vagy több optikai szálat a bevonattól eltávolítva kötegelnek, majd magas hőmérsékleten megolvasztanak egy kúpos gépen, miközben mindkét oldalra nyújtják. A felosztási arányt valós időben figyeli. A kívánt hasítási arány elérése után az olvasztási és nyújtási folyamat véget ér. Az egyik vége az egyik szálat megtartja (a többi le van vágva) bemenetként, míg a másik vége több kimeneti csatlakozóként szolgál. A szálcsavarodás szögének és a nyújtás hosszának szabályozásával különböző hasítási arányok érhetők el. Végül a kúpos szakaszt ragasztóval kikeményítik egy kvarc hordozóra, és behelyezik egy rozsdamentes acél csőbe.

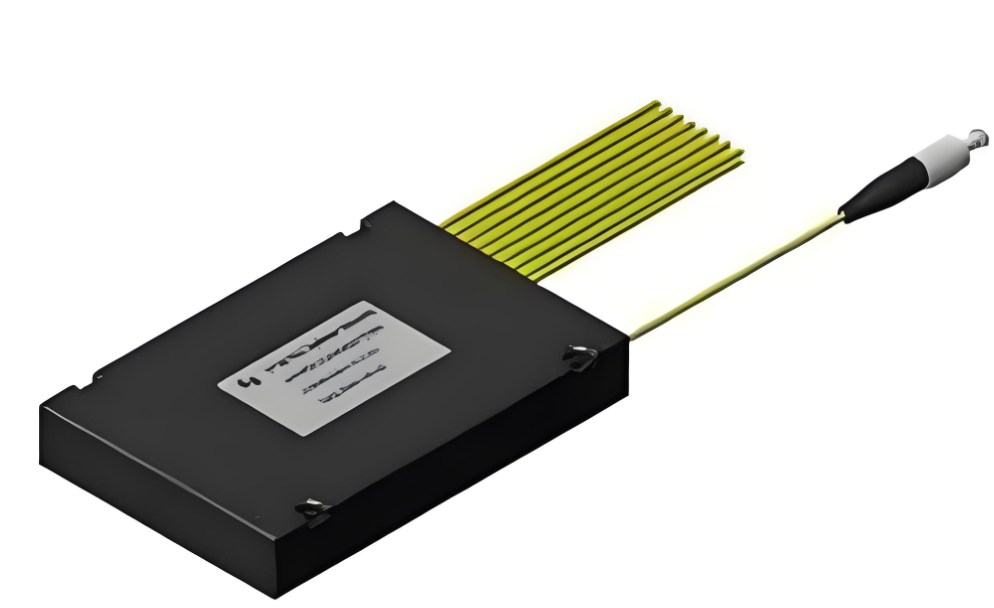

PLC Plane Wave A PLC (Planar Lightwave Circuit) optikai osztók kvarchordozókon alapuló integrált hullámvezető optikai teljesítményelosztó eszközök, amelyeket félvezető eljárásokkal (fotolitográfia, maratás, fejlesztés stb.) gyártanak. A PLC-elosztók egyetlen optikai szálból több optikai szálra osztják az optikai jeleket, így biztosítják az optikai energia egyenletes eloszlását. Az optikai hullámvezető tömb a chip felső felületén található, integrálva a felosztási funkciót a chipbe; ezután a többcsatornás száltömbök a chip mindkét végén a bemeneti és kimeneti végekhez kapcsolódnak, és tokozásra kerülnek.
FBT VS A PLC FBT kúpos hasítók fő előnyei az egyszerű nyersanyag-felhasználás, a viszonylag alacsony költség, valamint a kevésbé igényes berendezés- és folyamatkövetelmények. A felosztási arány szükség szerint valós időben nyomon követhető, lehetővé téve az egyenlőtlen osztók gyártását. A hátrányok a következők: jelenleg a kiforrott kúpos technológia csak 1x4-es elosztókat képes előállítani. Az 1x4-nél nagyobb készülékeknél több 1x2-es egységet csatlakoztatnak egymáshoz, majd egy elosztó házba csomagolják. Az FBT elosztók csak három hullámhosszt támogatnak: 850 nm, 1310 nm és 1550 nm, így nem kompatibilisek más hullámhosszokkal.
A PLC osztók termékjellemzői: a veszteség érzéketlen az optikai hullámhosszra, megfelel a különböző hullámhosszúságú (1260-1650 nm) átviteli követelményeknek; egységes felosztás, a jelek egyenlő elosztása a felhasználók között; kompakt szerkezet és kis méret; egyetlen egység... A készülékben sok elosztó csatorna van, elérve a 64-et: magasabb csatornánkénti költség, és minél több csatorna van, annál jelentősebb a költségelőny. Hátránya magasabb költsége az olvasztott bikónikus kúpos elosztókhoz képest, különösen az alacsony csatornás osztóknál.
A PLC optikai elosztó három részből áll: egy optikai elosztó chipből és mindkét végén összekapcsolt száloptikai tömbökből. Ezt a három összetevőt pontosan össze kell hangolni; kialakításuk és összeszerelésük döntő szerepet játszik a PLC-osztó stabilitásában. A chip félvezető technológiát használ az osztó hullámvezető kvarc hordozóra történő növesztésére. A chipnek egy bemeneti és N kimeneti hullámvezetője van. Ezután a bemeneti és kimeneti száloptikai tömbök a chip mindkét végéhez vannak csatlakoztatva, és egy burkolatot helyeznek el, amely egy optikai elosztót alkot egy bemenettel és N kimenettel.
A PLC Splitter chipek 1xN és 2xN méretben is megtervezhetők, ahol N általában 2 többszöröse, például 1x2, 1x4, 1x8, 1x16, 1x32, 1x64; és a nem egyenletes elosztású elosztók, például 1x3, 1x5, 1x9 stb. Az FTTR (Fiber to the Room) iránti kereslet növekedésével a nem egyenletes elosztású áramelosztók alkalmazása egyre elterjedtebb lesz, a gyártási folyamat pedig egyre nagyobb kihívást jelent. A PLC optikai elosztó chipek olyan előnyei vannak, mint az alacsony költség, a nagy megbízhatóság, a nagy rugalmasság és a méretezhetőség, így különösen alkalmasak különféle alkalmazási forgatókönyvekre, például átviteli rendszerekre, hálózati integrációra, szélessávú hozzáférésre, üvegszálas kommunikációra és multimédiás szolgáltatásokra.
Polarizációt fenntartó PLC-osztó A polarizációt fenntartó PLC-osztó főként megvalósítja... A polarizációs állapot fenntartása mellett a bemeneti teljesítmény egyenletesen oszlik meg, bemenetként egycsatornás polarizációt fenntartó száltömböt, kimenetként pedig többcsatornás polarizációt fenntartó száltömböt használnak. A szálba kibocsátott lineáris polarimetriás hullám polarizációja változatlan marad a terjedés során, és a polarizációs módok között alig vagy egyáltalán nincs keresztcsatolás, így polarizációt fenntartó csatolás és nyalábhasadás érhető el. Általában PANDA szálat használnak. A PLC optikai elosztókat főként speciális, polarizációs karbantartást igénylő alkalmazásokban használják, például száloptikai érzékelőrendszerekben vagy koherens kommunikációban.
Az optikai elosztókat érintő teljesítménymutatók általában a következők:
Beillesztési veszteség Beillesztési veszteség (IL):A beillesztési veszteség az optikai teljesítmény csökkenését jelenti egy meghatározott kimeneti porton a teljes bemeneti optikai teljesítményhez viszonyítva a PLC-osztó működési hullámhosszán. Egyszerűen fogalmazva, ez az egyes kimenetek dB-es vesztesége a bemenethez viszonyítva. Általában minél kisebb a beillesztési veszteség, annál jobb az elosztó teljesítménye.
Visszatérési veszteség:A visszatérési veszteség a visszavert fény (a bemenetre folyamatosan továbbított szórt fény) és az optikai csatlakozás bemeneti fényének decibelben kifejezett arányára vonatkozik. A nagyobb visszatérési veszteség jobb, ha csökkenti a visszavert fény hatását a fényforrásra és a rendszerre.
Irányítás:Az irányítottság a nem befecskendező fény végén kimenő optikai teljesítmény és a PLC-osztó ugyanazon oldalán lévő befecskendező fényteljesítmény (mért hullámhossz) arányára vonatkozik normál működés közben.
Polarizációtól függő veszteség:A polarizációtól függő veszteség a kimeneti optikai teljesítmény maximális változását jelenti a PLC-osztó egyes kimeneti portjainál, amikor az átvitt optikai jel polarizációs állapota a teljes polarizációs állapotban megváltozik.
Elkülönítés:Az elkülönítés egy száloptikai elosztó azon képességére utal, hogy az adott optikai úttól más optikai utakon lévő optikai jeleket le tudja választani.
