Az optikai kommunikáció területén a Variable Optical Attenuator (VOA) nélkülözhetetlen szerepet játszik. Az optikai teljesítményszabályozás kulcsfontosságú elemeként a VOA nemcsak az optikai jelek stabil átvitelét garantálja, hanem javítja a rendszer általános teljesítményét is.
A változó optikai csillapító egy passzív optikai eszköz, amelyet az optikai teljesítmény szabályozható csillapítására terveztek. Pontosan beállítja az optikai jelek energiáját, hogy megfeleljen a különféle alkalmazási forgatókönyvek követelményeinek. A VOA-kat főként két kategóriába sorolják: Mechanical Variable Optical Attenuators (MVOA) és Electrical Variable Optical Attenuators (EVOA). Az MVOA-k manuális beállítással valósítják meg az optikai teljesítménycsillapítást, míg az EVOA-k elektromos jelek alkalmazásával változtatják a csillapítási szintet, kiváló beállítási pontossággal és rugalmassággal.
A VOA-k a működési mechanizmusok széles skáláját alkalmazzák, főként mechanikus, magneto-optikai, folyadékkristályos, MEMS (mikro-elektro-mechanikai rendszer), termooptikai és akuszto-optikai típusokat.
1. Mechanikai típus: A fényútban lévő optikai teljesítményt mozgó fényelzáró alkatrészek, például lapok vagy kúpok szabályozzák. Ez a kialakítás egyszerű felépítésű, ugyanakkor viszonylag alacsony beállítási pontossággal és rugalmassággal rendelkezik.
2. Magneto-optikai típus: A fényenergia csillapítása az anyagok mágneses mezők hatására bekövetkező optikai tulajdonságaiban bekövetkező változások, nevezetesen a magneto-optikai forgási hatás kiaknázásával valósul meg. Ez a típus nagy pontosságot és stabilitást biztosít, de magasabb költséggel jár.
3. Folyadékkristály típus: A folyadékkristályok törésmutató-anizotrópiájából eredő kettős töréshatás alapján külső elektromos mezőt alkalmaznak a folyadékkristály-molekulák átorientálására, ezáltal hangolják a fényáteresztést. A folyadékkristályos VOA-k gyors reakciósebességgel és széles csillapítási tartománnyal rendelkeznek.
4. MEMS típus: A mikroelektromechanikai technológiával készült mikrotükrök elektrosztatikus erő hatására dönthetők a visszavert fény intenzitásának beállításához. A MEMS VOA-kat kis méret, könnyű súly és magas integrációs szint jellemzi.
5. Hőoptikai típus: A csillapítási szinteket az anyag optikai tulajdonságainak (pl. törésmutatója) változásai módosítják hőmérsékleti mezők alatt. A termooptikai VOA-k egyszerű felépítésűek és alacsonyak, ugyanakkor lassú válaszadási sebességgel rendelkeznek.
6. Akuszto-optikai típus: Az ultrahanghullámok periodikus feszültséget generálnak az akuszto-optikai kristályok belsejében, ami a törésmutató periodikus ingadozását idézi elő a fénysugarak modulálásához. Az akusztikus-optikai VOA-k gyors hangolási sebességet és kiváló stabilitást kínálnak.
A VOA-kat széles körben alkalmazzák az optikai kommunikációban, a száloptikai érzékelésben, az optikai műszerekben és más területeken.
1. Optikai kommunikáció: Kiegyensúlyozza az optikai jelek intenzitását a különböző csatornákon az egyenletes jelminőség fenntartása érdekében; állítsa be az optikai jel teljesítményét, hogy alkalmazkodjon a változó átviteli távolságokhoz és a vevő specifikációihoz.
2. Száloptikai érzékelés: Szimulálja az optikai jelintenzitást különböző környezeti feltételek mellett a rendszer teljesítményének és megbízhatóságának tesztelése és ellenőrzése érdekében.
3. Optikai műszerek: lézeres eszközökre, fotonszámlálókra, spektrométerekre, optikai mikroszkópokra és egyéb berendezésekre alkalmazzák az optikai jel intenzitásának és fluxusának szabályozására a pontos mérési eredmények érdekében.
| Elemek | Paraméterek | Egység |
|---|---|---|
| Működési hullámhossz tartomány | O sáv /C sáv/L sáv/Teljes sáv/egyéb | nm |
| Csillapítás típusa | Világos vagy Sötét | - |
| Csillapítási tartomány | ≥15/20/30/40 | dB |
| Beillesztési veszteség | ≤0,7 | dB |
| Csillapítási felbontás | Folyamatos | dB |
| Visszatérési veszteség | ≥45 | dB |
| Száltípus | SMF-28e | - |
| Válaszidő (10-90% optikai teljesítmény) | ≤5 | ms |
| Vezetési feszültség | 5/6.5 | V |
| Vezetőerő | ≤5 | mW |
| Polarizációtól függő veszteség | ≤0.2@10dB , ≤0.5 @<20dB att. | dB |
| Hullámhosszfüggő veszteség | ≤0,6@10dB , ≤1.0 @<20dB 20 nm-es tartomány felett | dB |
| Maximális optikai teljesítmény | ≤500 | mW |
| Üzemi hőmérséklet | -0~+70 | °C |
| Tárolási hőmérséklet | -40~+85 | °C |
| Csatlakozó típusa | Testreszabott | - |

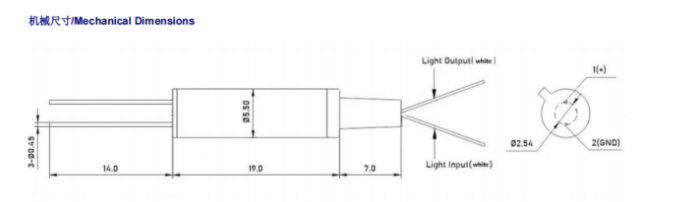

| Csomag mérete | Φ5,5xL19 | mm |
| Paraméter | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| Típus (nm) | 1310 | 1550 | 1310/1550 | 850/1310 |
| Hullámhossz (nm) | 1310±50 | 1550±50 | 1260-1650 | 850/1310±40 |
| Csillapítási tartomány (dB) | 0,8-60 | 0,8-60 | 0,8-60 | 0,8-60 |
| Eredeti veszteség (dB) | ≤0,8 | ≤0,8 | ≤0,8 | ≤0,8 |
| Megtérülési veszteség (dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| Száltípus | SMF-28e | SMF-28e | SMF-28e | 50/125 vagy 62,5/125 mm |
| PDL(dB) | ≤0,15 | ≤0,15 | ≤0,15 | - |

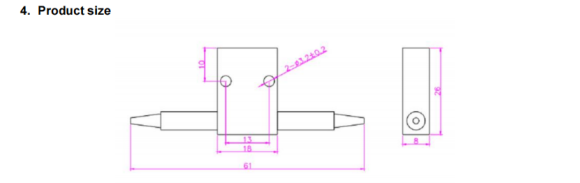

| Méret (mm) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| Üzemi hőmérséklet (℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| Tárolási hőmérséklet (℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
